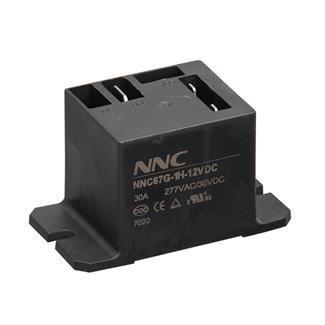

Relé electromagnético miniatura NNC67G

  • Relé bajo NNC67G;T92-1H
  • Relé alto NNC67G;T92-1H
  • NNC67G;T92-1Z

Este relé electromagnético miniatura NNC67G se emplea en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y más aplicaciones.

Características
  • Contacto de alta capacidad de potencia: 30A 40A
  • El relé electromagnético miniatura NNC67G tiene el modo de conexión enchufable y el modo de instalación de brida.
Certificados

CQC:CQC14002106906
CE:5398080516
TUV:R50301238
UL:E235027

Descripción del modelo
Parámetros del contacto
Tipo de contacto 1Z,1H,1D
Carga del contacto 30A 40A
Tensión de conmutación máxima 277VAC 30A
30VDC 30A 		277VAC 40A
30VDC 40A
Material del contacto Aleación de plata
Bobina del relé
Voltaje nominal V DC6V DC12V DC24V DC48V
Corriente nominal (±10%) mA 155 77.5 38.7 19.3
Resistencia de la bobina (±10%) Ω 39 155 620 2487
Consumo de potencia nominal W 0.93W
)Voltaje de entrada (máximo) V Por debajo de 75%
Voltaje de salida (mínimo) V Por encima de 10%
Voltaje permisible (máximo) V Voltaje nominal×110%
Voltaje nominal V AC12V AC24V AC110V AC220V
Corriente nominal (±10%) mA 100 50 11 5.5
Resistencia de la bobina (±10%) Ω 42 168 3500 14000
Consumo de potencia nominal W 1.2VA
)Voltaje de entrada (máximo) V Inferior al 80%
Voltaje de salida (mínimo) V Superior al 30%
Voltaje permisible (máximo) V Voltaje nominal×110%
Relé electromagnético miniatura NNC67G
Voltaje de la bobina DC3V-110V, AC6V-240V
Tiempo de entrada ≤10ms
Tiempo de desconexión ≤5ms
Tensión soportada Entre los contactos homopolares 1800VAC/1min (1mA de corriente residual)
Entre los contactos heteropolares /
Entre los contactos y la bobina 2500,4500 VAC/1min (1mA de corriente residual)
Dimensiones 32.5× 27.5 × 20 mm
50.2× 27.5 × 20mm
Peso Aproximadamente 30g

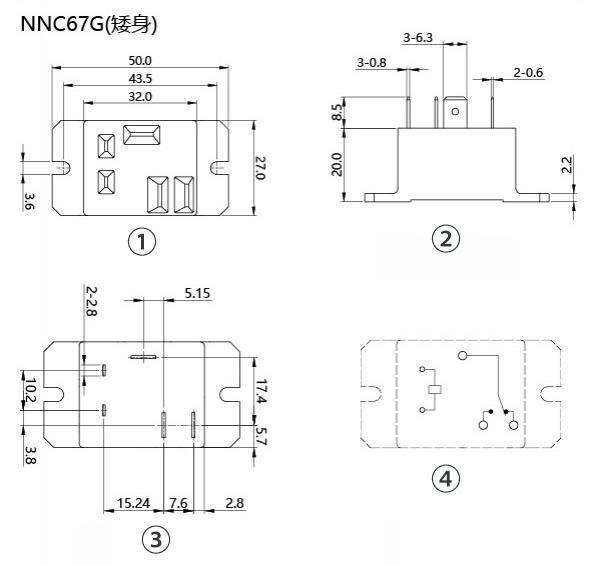

Tamaño y método de instalación del producto
Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
