Los reguladores de voltaje trifásicos, conocidos también como reguladores de potencia controlados de silicio (SCR), se basan en el módulo tiristor y su elemento principal es un circuito de control inteligente. Funcionan de la siguiente manera: la señal de la corriente directa de salida se transforma en una señal digital que simultáneamente activa al tiristor. El ángulo de conducción del tiristor es cambiado para ajustar el voltaje y la potencia, y así efectuar el control preciso de la temperatura. Estos reguladores de voltaje se usan extensamente en hornos eléctricos industriales, hornos para fundición de vidrio, la industria petroquímica, maquinaria para la fabricación de calzado y otros equipos de calefacción.

1. Cálculo de la potencia o corriente cuando se elige el regulador de voltaje trifásico (carga resistiva): la carga inductiva debe reducirse de 2~3 veces.
Monofásico: Carga (KW)/Voltaje (V)==Amperios (A) ×1,5 ==Amperaje del regulador (A)

2. Recomendaciones de cableado

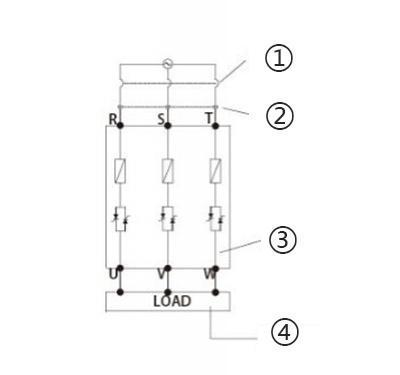

• Circuito principal estándar: Fuente de alimentación principal→Interruptor sin fusible→Contactor electromagnético→Regulador de potencia→Carga
• Los tornillos deben apretarse correctamente para evitar el contacto deficiente durante el cableado.
• Después del cableado debe cubrirse la placa frontal y la cubierta protectora para evitar descargas eléctricas o cortocircuitos causados por la caída de objetos conductores.
• Cuando se usa el regulador de voltaje se genera calor interior. En este caso, el usuario debe instalar el dispositivo en posición vertical y dejar un espacio a ambos lados.

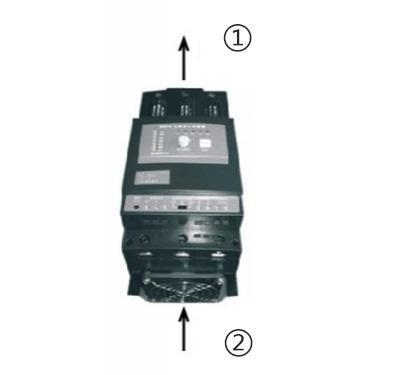

• La caja de control debe tener una abertura de ventilación, y el usuario debe instalar la abertura o el ventilador de extracción de acuerdo con el principio de flujo de aire caliente de abajo hacia arriba.
• Se recomienda no instalar el regulador de voltaje trifásico cuando existe una gran cantidad de vapor, flujo de líquidos ácidos/alcalinos o gases ácidos corrosivos.

Tomando en cuenta las medidas de seguridad, el operador debe configurar el regulador de voltaje trifásico en el modo de señal de control (4—20mA) una vez que utiliza el dispositivo. Para cambiar la configuración, puedes abrir la cubierta roja y activar el interruptor de palanca para seleccionar el modelo deseado. Consulta el anexo 6, e instala el regulador según el ejemplo de cableado. Puedes regular el ajuste fino para compensar la diferencia de potencia de cargas de la misma señal al usar varios reguladores de voltaje al mismo tiempo o de forma segmentada.

Recomendaciones: 50% del voltaje de salida no puede ser controlado por el regulador: La falla del regulador trifásico (HHT4-4) es debida a la conexión entre la línea cero y el terminal de carga. Al usar el regulador trifásico de tres alambres (HHT4-4) se debe equilibrar la carga de salida, pues de lo contrario, el voltaje de salida será desigual. Se debe evitar tocar la placa lateral a alta temperatura.
