Relé electromagnético miniatura NNC67F
Nuestro relé electromagnético miniatura NNC67F es útil para sistemas de control industrial, sistemas de control automático, etc.
Características
- Contacto de alta capacidad de potencia:30A 40A
- Este relé electromagnético miniatura NNC67F se puede soldar directamente sobre la placa de circuito impreso.
Certificados
CCC:2011010303478444
CQC:CQC14002106906
CE:5398080516
TUV:R50301238
UL:E235027

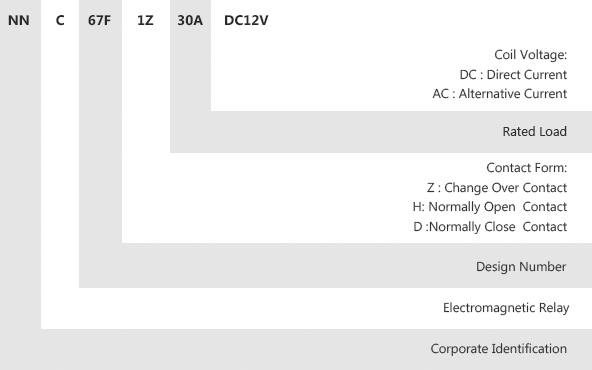

Descripción del modelo
Parámetros del contacto
| Tipo de contacto | 1Z,1H,1D | |
| Carga del contacto | 30A | 40A |
| Tensión de conmutación máxima | 277VAC 30A 30VDC 30A | 277VAC 40A 30VDC 40A |
| Material del contacto | Aleación de plata |
Bobina del relé
| Voltaje nominal V | DC6V | DC12V | DC24V | DC48V |
| Corriente nominal (±10%) mA | 155 | 78 | 39 | 19.3 |
| Resistencia de la bobina (±10%) Ω | 39 | 155 | 620 | 2487 |
| Consumo de potencia nominal W | 0.93W | |||
| Voltaje de entrada (máximo) V | Por debajo de 75% | |||
| Voltaje de salida (mínimo) V | Por encima de 10% | |||
| Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
| Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
| Corriente nominal (±10%) mA | 100 | 50 | 11 | 6 |
| Resistencia de la bobina (±10%) Ω | 42 | 168 | 3500 | 14000 |
| Consumo de potencia nominal W | 1.2VA | |||
| Voltaje de entrada (máximo) V | Por debajo de 80% | |||
| Voltaje de salida (mínimo) V | Por encima de 30% | |||
| Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Relé electromagnético miniatura NNC67F
| Voltaje de la bobina | DC:3 -110V AC:6-240V | |
| Tiempo de entrada | ≤15ms | |
| Tiempo de desconexión | ≤10ms | |
| Tensión soportada | Entre los contactos homopolares | 1800VAC/1min (1mA de corriente residual) |
| Entre los contactos heteropolares | / | |
| Entre los contactos y la bobina | 2500,4500 VAC/1min (1mA de corriente residual) | |
| Dimensiones | 32.4× 27.4 × 28.6mm | |
| Peso | Aproximadamente 30 g | |
Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
