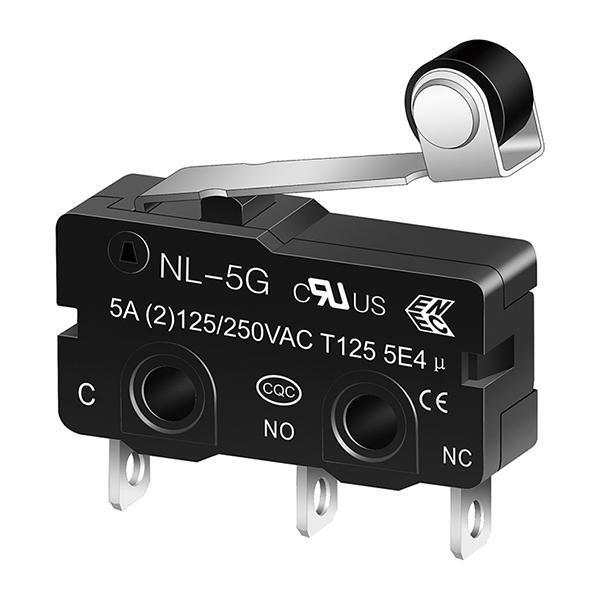

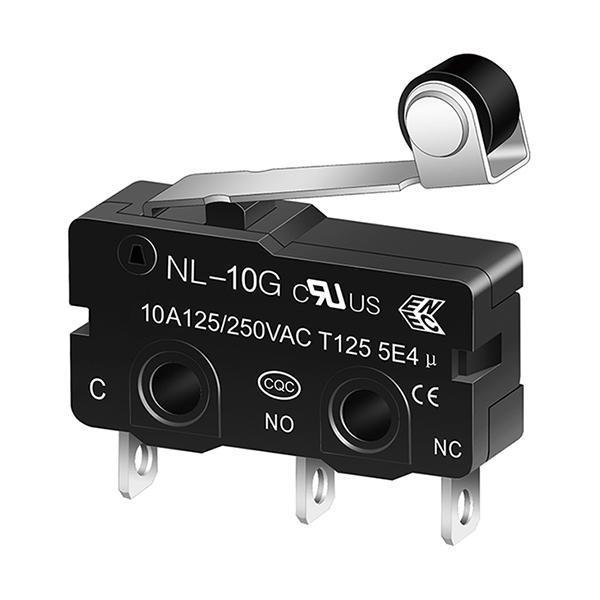

Mini interruptor con palanca de rodillo NL-5G/10G
Valor nominal
| Modelo | Voltaje nominal | Carga resistiva |
| NL-10G | AC125V | 10A |
| AC250V | 10A | |
| NL-5G | AC125V | 5A |
| AC250V | 5A |
Especificaciones del conector
| Ítem | Modelo | NL-10G | NL-5G |
| Conector | Tipo | Remache | |
| Material | Aleación de plata | ||
| Intervalo (valor estándar) | 0,5mm | ||
| Carga aplicable mínima | DC5V 160mA | ||
Certificación de seguridad
| Certificado | Voltaje nominal | NL-10G | NL-5G |
| CQC(GB15092.1) | AC125V | 10A | 5(2)A |
| AC250V | |||
| UL(UL61058,CSA-C22.2 NO.61058-1) | AC125V | 10A | 5(2)A |
| AC250V | |||
| ENEC(en 61058-1) | AC125V | - | 5A |
| AC250V | 10A | 5A | |
| DC30V | - | 5A |

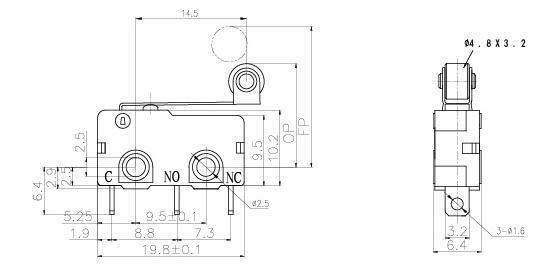

Dimensiones externas/función
| Función | Modelo | NL-10G NL-5G | NL-10GF1 NL-5GF1 | NL-10GF2 NL-5GF2 | NL-10GF3 NL-5GF3 |
| Fuerza de actuación | OF máxima | 0.4N | 0.6N | 0.8N | 1.2N |
| Fuerza restauradora | RF mínima | 0.02N | 0.06N | 0.1N | 0.1N |
| Post carrera | OT mínima | 1.0mm | 1.0mm | 1.0mm | 1.0mm |
| Carrera diferencial de respuesta | MD máxima | 1.0mm | 1.0mm | 1.0mm | 1.0mm |
| Posición libre | FP Maximum | 17.7mm | |||
| Posición de acción | OP | 15±1.3mm | |||
