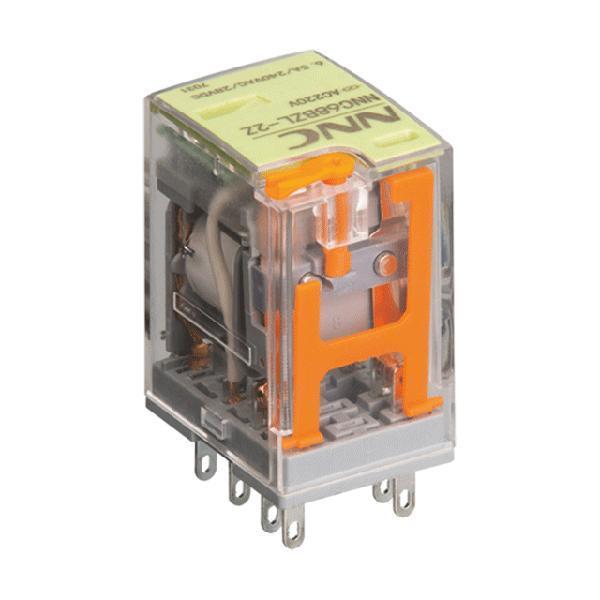

Relé electromagnético NNC68BZL (relé HH52P, HH53P, HH54P)

Nuestro relé electromagnético NNC68BZL (relé HH52P, HH53P, HH54P) es útil para la conmutación en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y otros dispositivos eléctricos.

Características
  • Este relé electromagnético NNC68BZL (relé HH52P, HH53P, HH54P ) utiliza contactos de conmutación, los cuales incluyen dos grupos de 6.5A/10A y cuatro grupos de 5A.
  • Se puede soldar directamente a la placa de circuito impreso o montar sobre un zócalo.
  • De manera opcional, se puede fabricar con una luz indicadora o un diodo.
Certificados

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

Descripción del modelo
Parámetros del contacto
Tipo de contacto 2Z,2H,2D
Carga del contacto 6.5A 10A
Tensión de conmutación máxima 240VAC 6.5A
28VDC 6.5A 		240VAC 10A
28VDC 10A
Material del contacto Aleación de plata
Bobina del relé
Voltaje nominal V DC12V DC24V DC110V DC220V
Corriente nominal (±10%) mA 75 37.5 8 4
Resistencia de la bobina (±10%) Ω 160 640 13750 55000
Consumo de potencia nominal W 0.9W
Voltaje de entrada (máximo) V Por debajo de 75%
Voltaje de salida (mínimo) V Por encima de 10%
Voltaje permisible (máximo) V Voltaje nominal×110%
Voltaje nominal V AC12V AC24V AC110V AC220V
Corriente nominal (±10%) mA 100 50 10.9 5.4
Resistencia de la bobina (±10%) Ω 42 168 3532 14259
Consumo de potencia nominal W 1.2VA
Voltaje de entrada (máximo) V Por debajo de 80%
Voltaje de salida (mínimo) V Por encima de 30%
Voltaje permisible (máximo) V Voltaje nominal×110%
Tamaño y método de instalación del producto
Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
