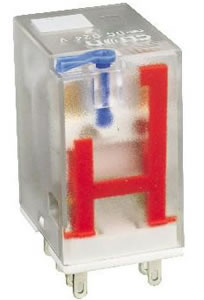

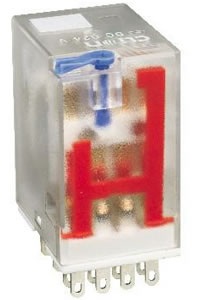

Relé electromagnético miniatura HHC68BZ (HH52, 53, 54Z)



Descripciones del relé electromagnético miniatura:
El relé electromagnético es un componente eléctrico muy importante en los circuitos eléctricos, que funciona como un interruptor eléctrico controlado.
Se aplica bien a los dispositivos de control automáticos, amplificador eléctrico, etc.

Ventajas del relé electromagnético miniatura:
1. Alta sesibilidad, larga duración y amplias aplicaciónes comparado con los mismos productos de otras empresas.
2. Obtiene muchos cerfiticados y exporta a varios países.

Parámetros del relé electromagnético miniatura:
(A=NO B=NC C=NO&NC)

Contacto	Tipo	2A,2B,2C	4A,4B,4C
	Carga (fuga resistiva)	5A/240VAC 28VDC	3A/240VAC 28VDC
	Resistencia de contacto (inicial)	≤100mΩ
	Material	Aleación de plata
	Duración eléctrica ( Frecuencia 1S conecto, 1Sinterrupción)	≥105 veces
	Duración mecánica( Frecuencia 300 veces/min)	≥107 veces
Voltaje de entrada (25℃)		DC:≤75%*Voltaje nominal AC:≤80%* Voltaje nominal
Voltaje de liberación(25℃)		DC:≥10%* Voltaje nominal AC:≥30%* Voltaje nominal
Máx voltaje(25℃)		110%* Voltaje nominal
Especificación de la bobina	Corriente continua(DC)	6-220V(Voltaje elegible)
	Corriente alterna(AC)	6-380V(Voltaje elegible)
Potencia de la bobina	Corriente continua(DC)	0.9W
	Corriente alterna(AC)	1.2VA
Tiempo de entrada (voltaje nominal)		≤20ms
Tiempo de liberación (voltaje nominal)		≤20ms
Voltaje soportado inicial	Entre los contactos de polos iguales	1000VAC/1min(Fuga de corriente 1mA)
	Entre los contactos de polos distintos	1200VAC/1min(Fuga de corriente 1mA)
	Entre los contactos y bobinas	1500VAC/1min(Fuga de corriente 1mA)
Resistencia de aislamiento		≥100mΩ(500VDC)
Temperatura ambiente		-55～70℃
Humedad ambiente		35%-80%RH
Presión atmosférica		86-106KPa
Resistencia al aplastamiento		10G(onda senoidal:11ms)
Resistente a vibraciones		10-55Hz doble amplitud:1.0mm
Tipo de instalación		Enchufe, Guía, Tornillo
Información del embalaje	Cantidad en la caja interna	20 unidades/cajas de papel  50 unidades/cajas de espuma
	Cantidad en la caja externa	Cajas de papel: 600 unidades /caja  Cajas de espuma: 500 unidades /unidades
	Dimensión de la caja externa	De 600 unidades: 330*310*345MM De 500 unidades: 440*310*345MM
	Pesos	Alrededor 35g/unidad, De 600 unidades: Peso bruto 22KG/caja  Peso neto 21KG/caja De 500 unidades: Peso bruto 19KG/caja  Peso neto 18KG/caja

Diagrama circunscrito、 Sí quiere más parámetros, ámbitos de aplicaciones, forma de instalación y cualquier información sobre el relé electromagnético miniatura, por favor, contáctenos.
